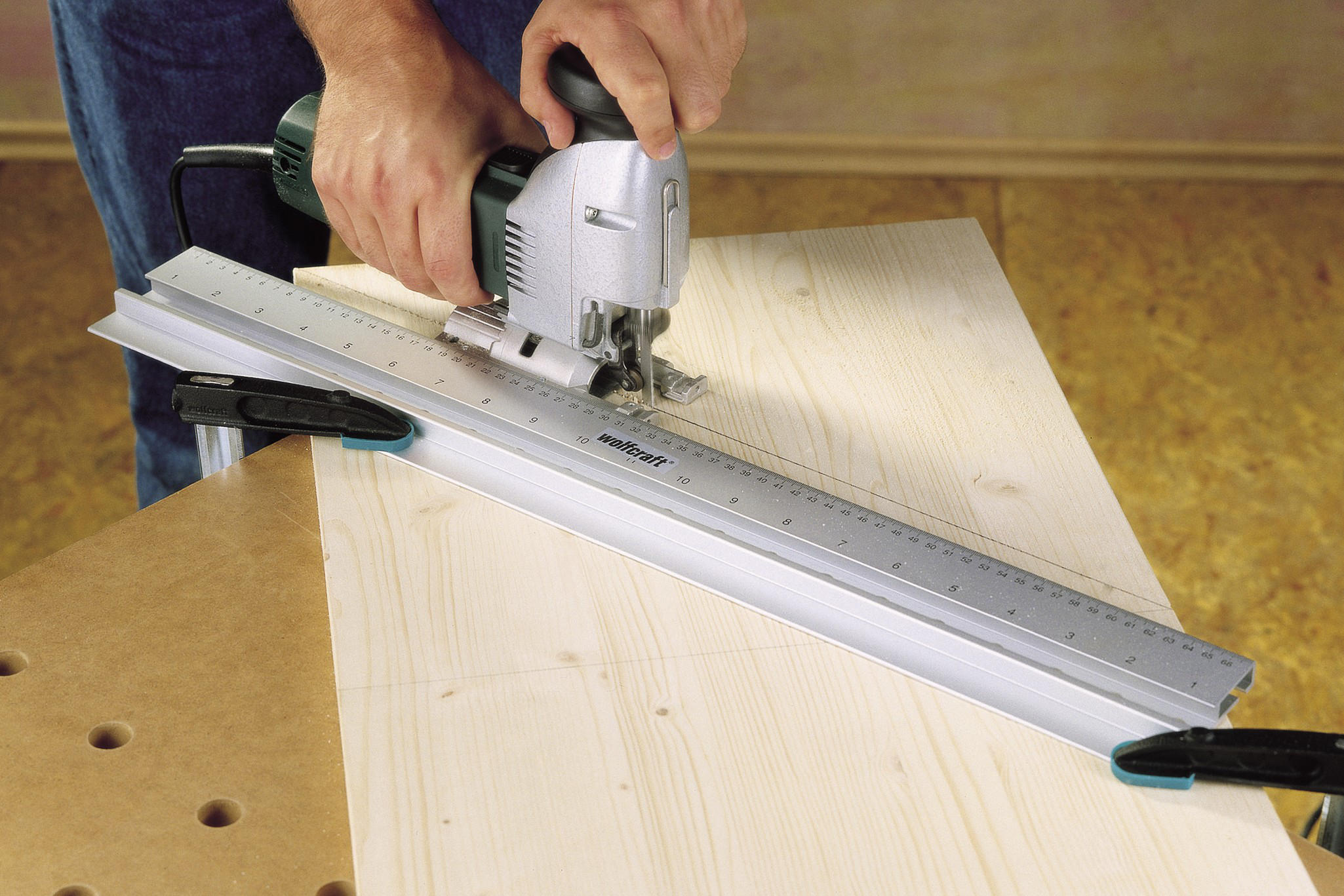

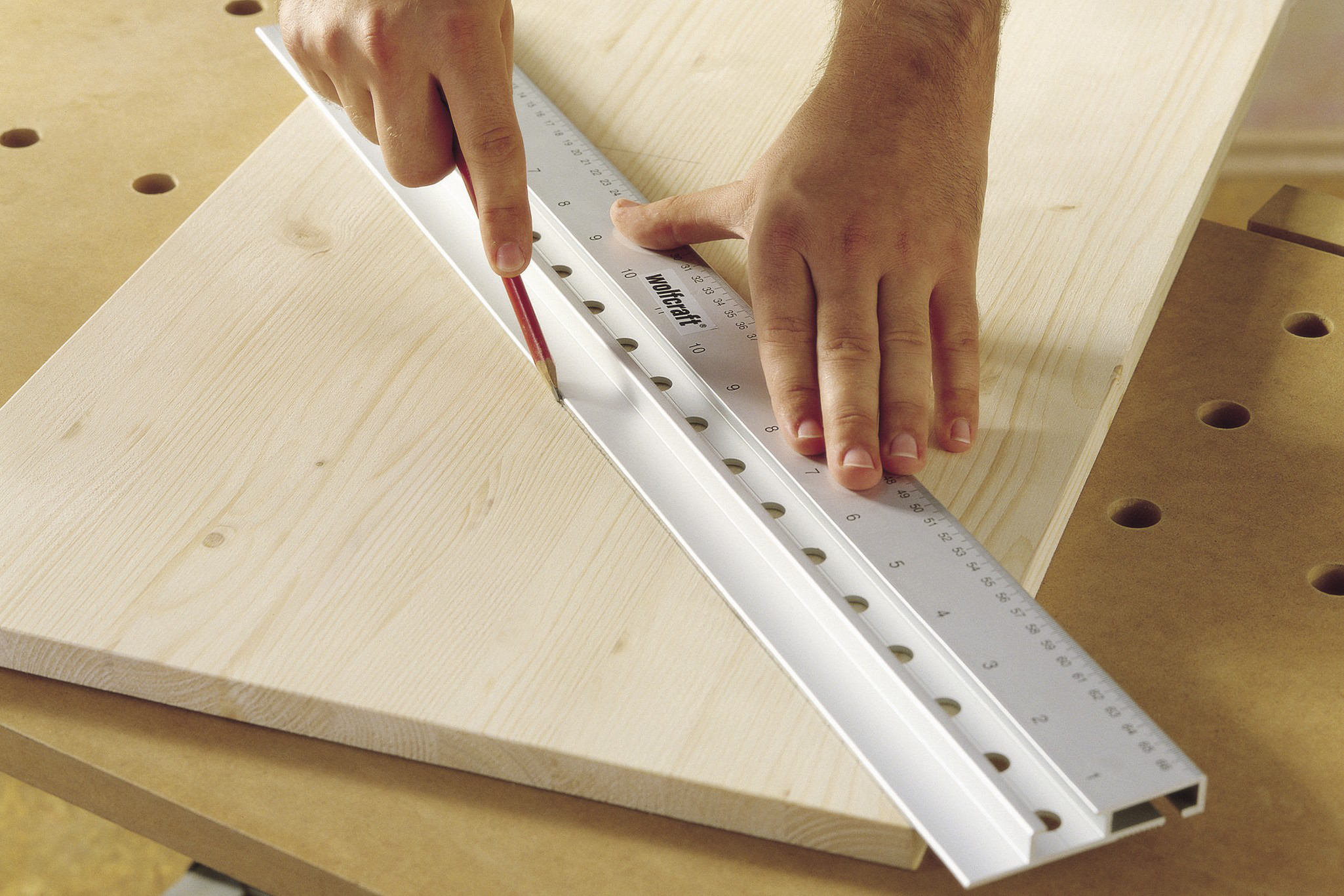

- dient als Führungsschiene beim Zeichnen, Schneiden, Sägen und Fräsen für exakte Ergebnisse
- einstellbarer Anschlag für Anwendung an Brettstärken von 12–40 mm Stärke
- Wechselbuchsen für Bohrlöcher in 5, 6, 8 und 10 mm Ø
- verschiebbarer Bohrschlitten für schnelles und exaktes Bohren in Serie
- integrierte 32er-Lochreihe für schreinergerechtes Rastermaß

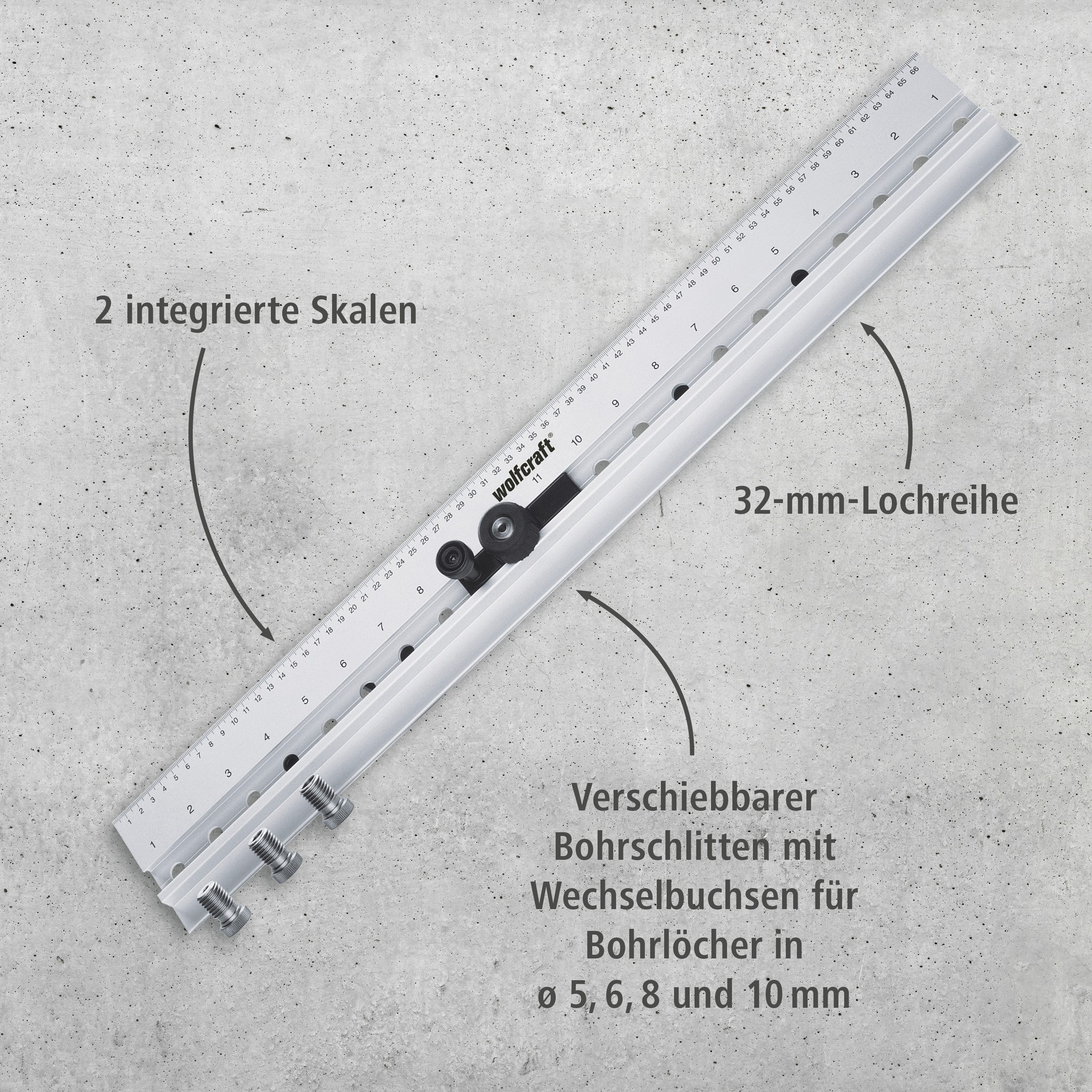

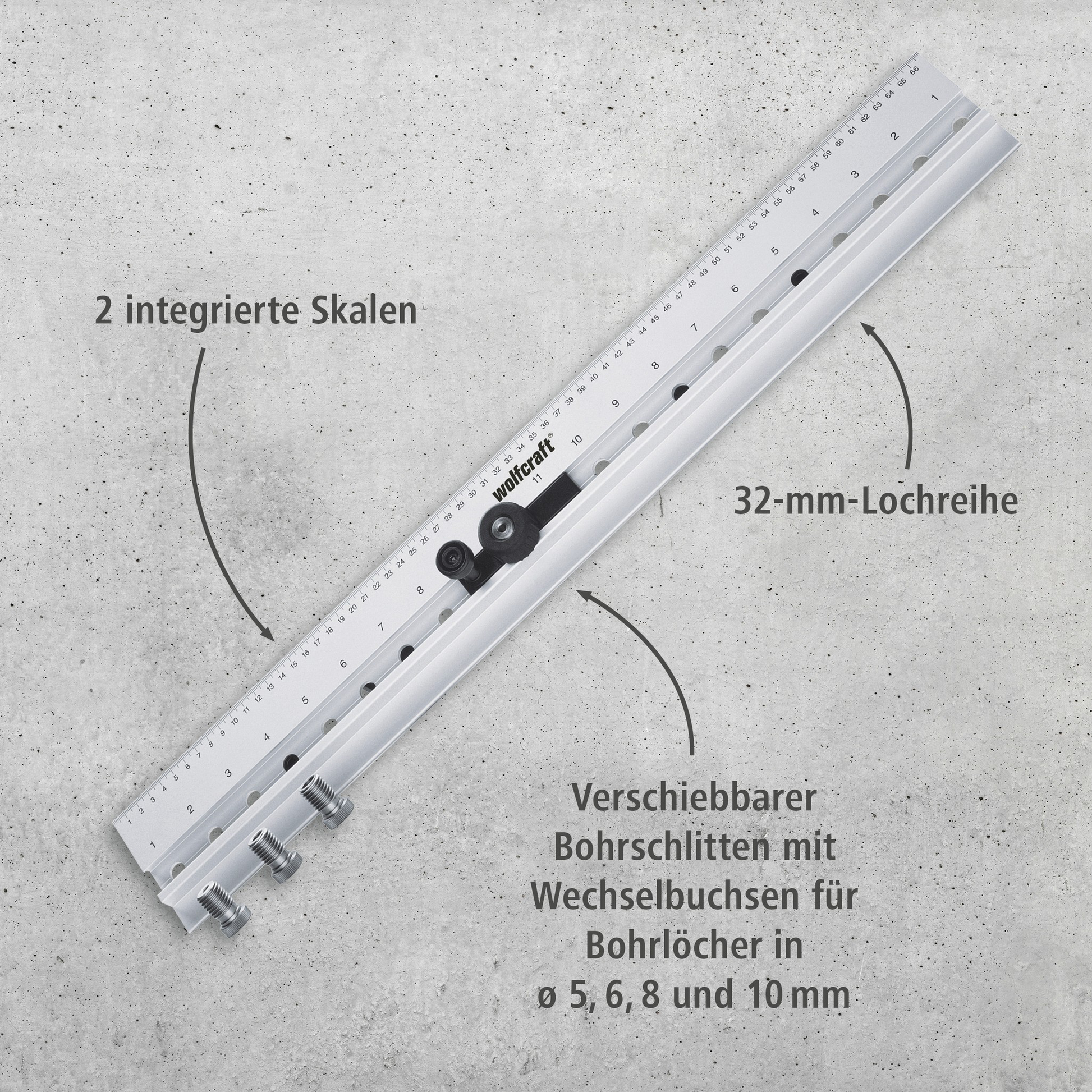

- 2 integrierte Skalen erleichtern das präzise Ausrichten und Positionieren
- Seitenanschlag für exaktes Ausrichten am Werkstück
- hohe Qualität „Made in Europe“
Dübelleiste
Multifunktionale Bohrlehre für Dübelverbindungen und Schranklochreihen

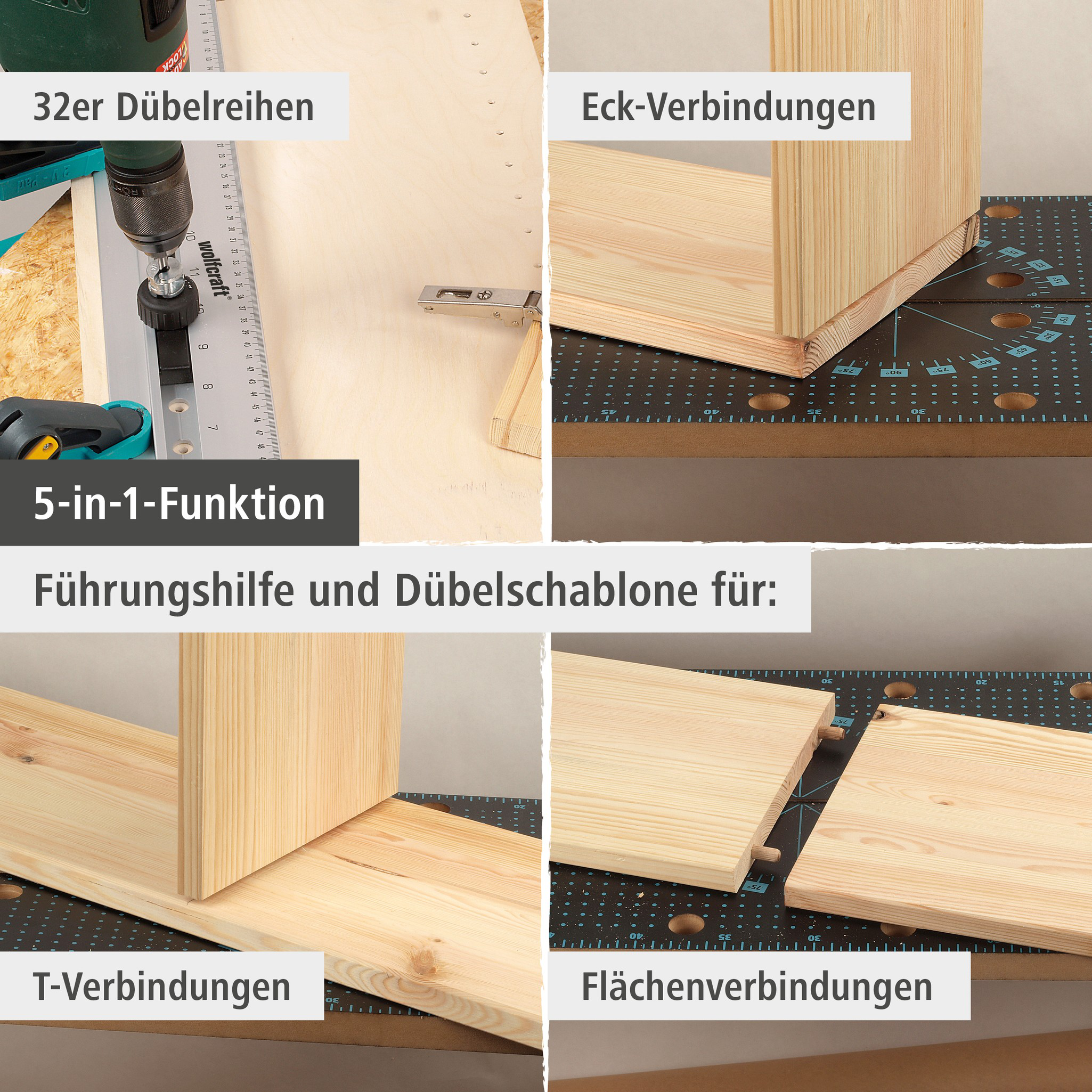

- 5-in-1-Funktion: Führungshilfe und Dübelschablone für 32er-Lochreihen, Flächen-, Eck- und T-Verbindungen

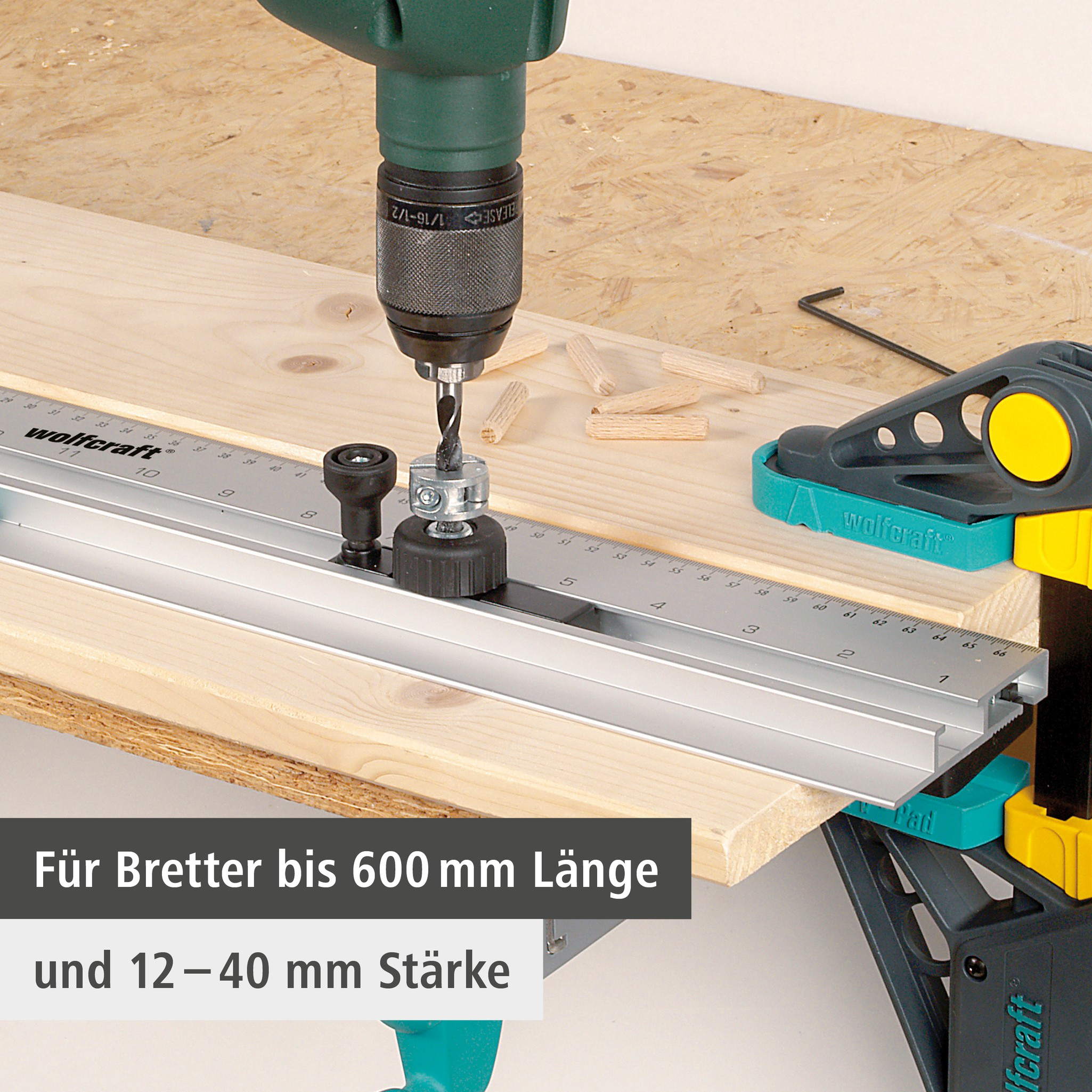

- hochwertige Ausführung, 670 mm lang, für Bretter bis 600 mm Länge und 12–40 mm Stärke
- 2 integrierte Skalen, 32er-Lochreihe, verschiebbarer Bohrschlitten mit Wechselbuchsen für Bohrlöcher in 5, 6, 8 und 10 mm Ø
Normaler Preis
62,95€
inkl. 19 % MwSt.
Für alle Einkäufe gilt ein Mindestbestellwert von 20,00 €.
KOSTENLOSER Versand ab 49,00 € Einkaufswert.
KOSTENLOSE Rücksendungen für 14 Tage.
Konnte die Verfügbarkeit der Abholung nicht laden.
vielseitig einsetzbar als Dübelschablone für Flächen-, Eck- und T-Verbindungen oder Lochreihen

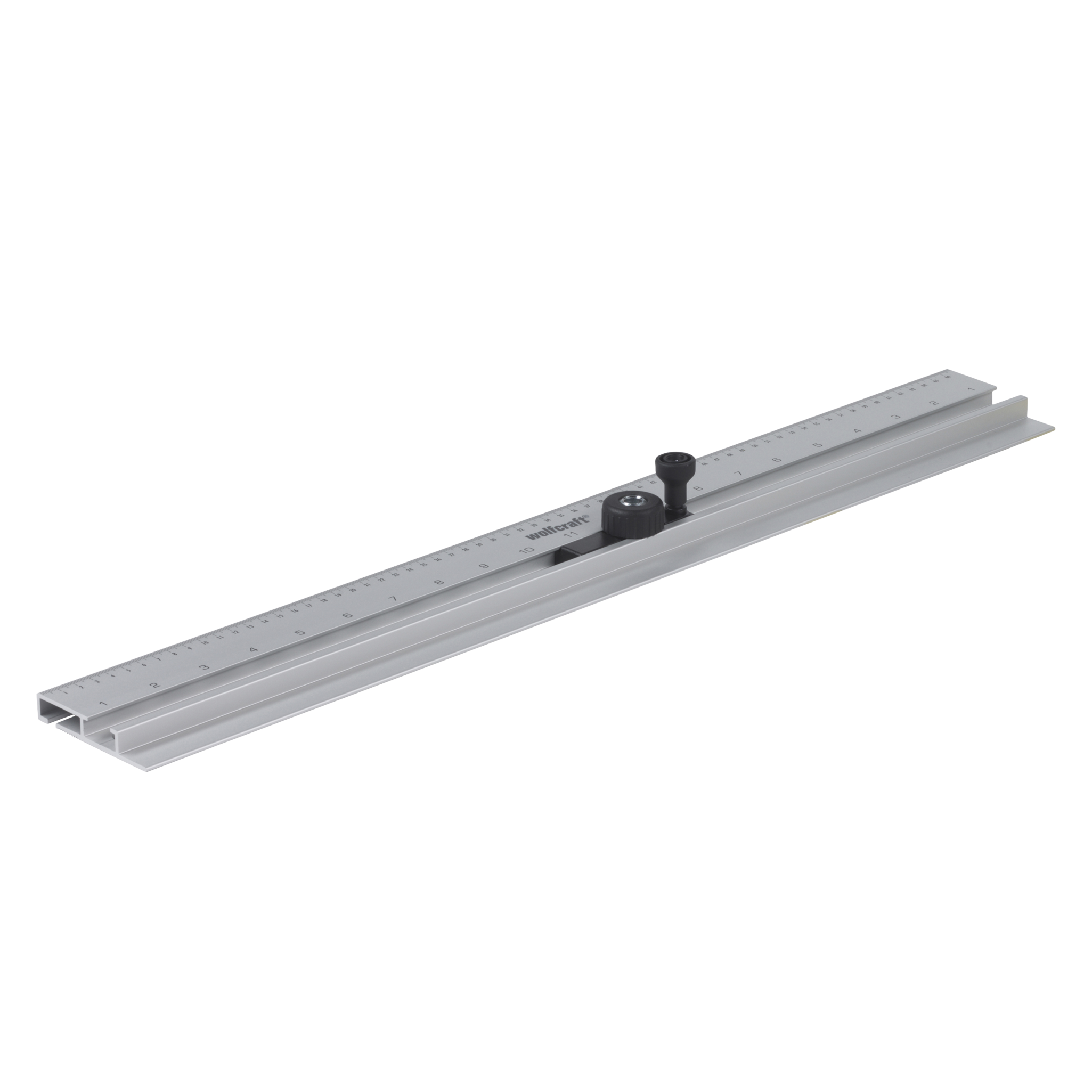

Mit der multifunktionalen Dübelleiste sind Sie für zahlreiche Holz- und Möbelbauprojekte gerüstet. Der clevere Helfer unterstützt Sie zuverlässig bei der Fertigung exakter Eck- und T-Verbindungen. Er ermöglicht 32er-Lochreihen im schreinergerechten Rastermaß für Schranklöcher und die präzise Positionierung von Bohrungen für Scharniere und Beschläge. Zudem können Sie das hochwertige Produkt als Führungsschiene beim Zeichnen, Schneiden, Sägen und Fräsen einsetzen. Die Dübelleiste besteht aus einer hochwertigen Führungsschiene mit Einrastlöchern im Abstand von 32 mm. In diese Löcher setzen Sie den Bohrschlitten ein, den Sie wahlweise mit einer 5-, 6-, 8- oder 10-mm-Bohrbuchse bestücken können. Dadurch sind Dübel- und Lochreihen im Raster von 32 mm möglich. Mit den Winkelanschlägen, die unter das Profil eingeschoben werden, stellen Sie den Abstand der Löcher zur Brettkante ein. Dabei sind Abstände von 12–40 mm möglich. Mit den Seitenanschlägen stellen Sie den Anfang und das Ende der Dübelreihe präzise ein.
Stirnlochbohrungen und Flachverbindungen

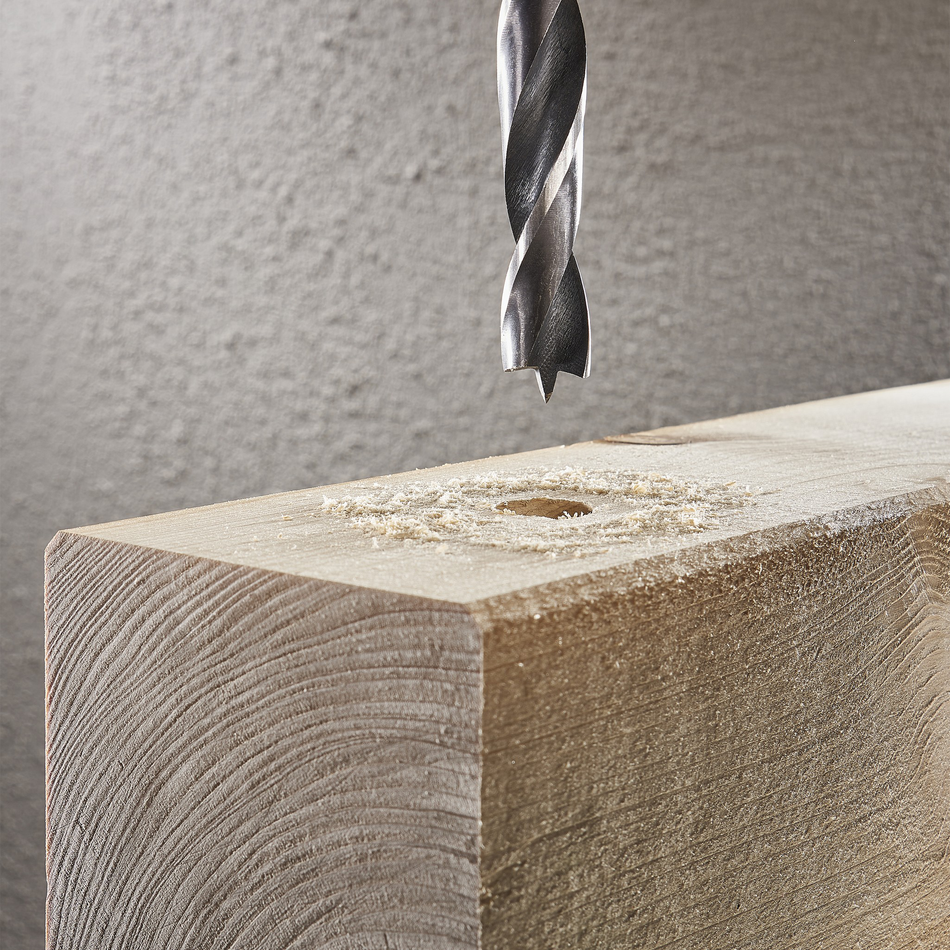

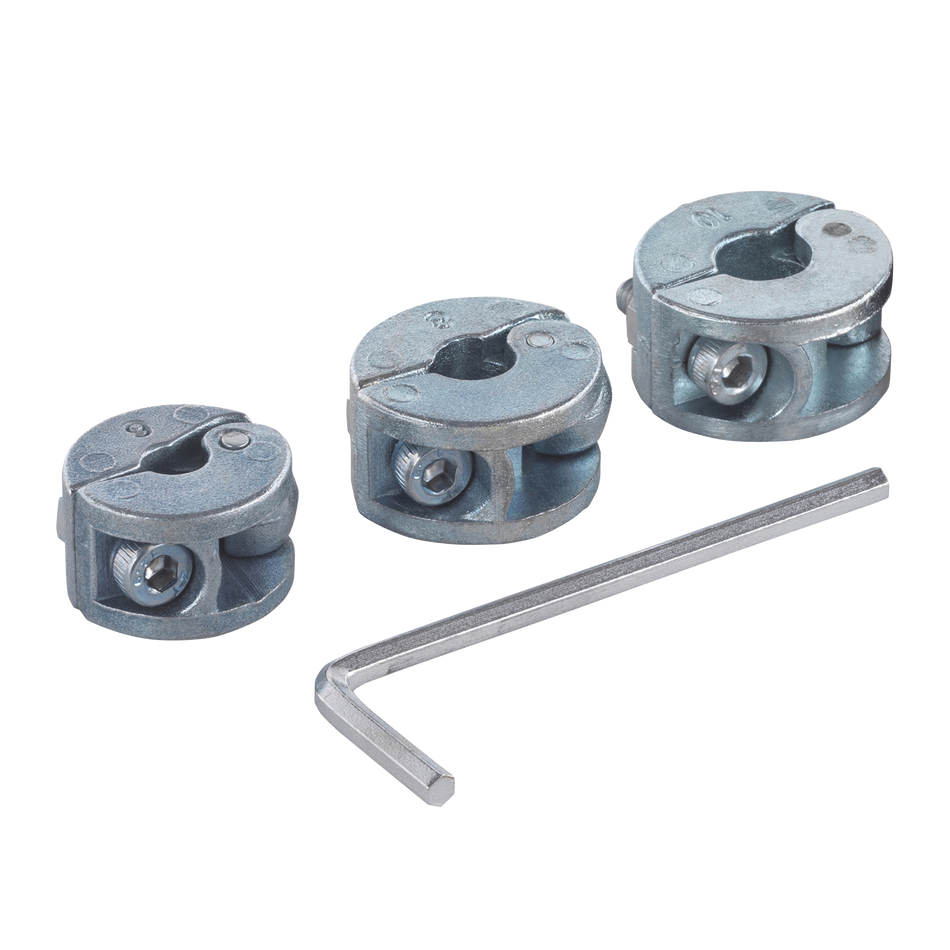

Markieren Sie zunächst alle Brettkanten mit dem Schreinerdreieck, das hilft Ihnen, die Dübelleiste später an der richtigen Kante anzulegen. Positionieren Sie die Dübelhilfe mittig auf dem Brett, um die Position der Seitenanschläge zu ermitteln. Stellen Sie nun den Anschlag ein, wählen die zum Dübel passende Bohrbuchse aus und stecken diese von unten in den Bohrschlitten. Anschließend schieben Sie ihn in die Nut der Aluschiene. Arbeiten Sie mit einem Tiefenstopp, um die Bohrtiefe zu begrenzen.
Eckverbindungen

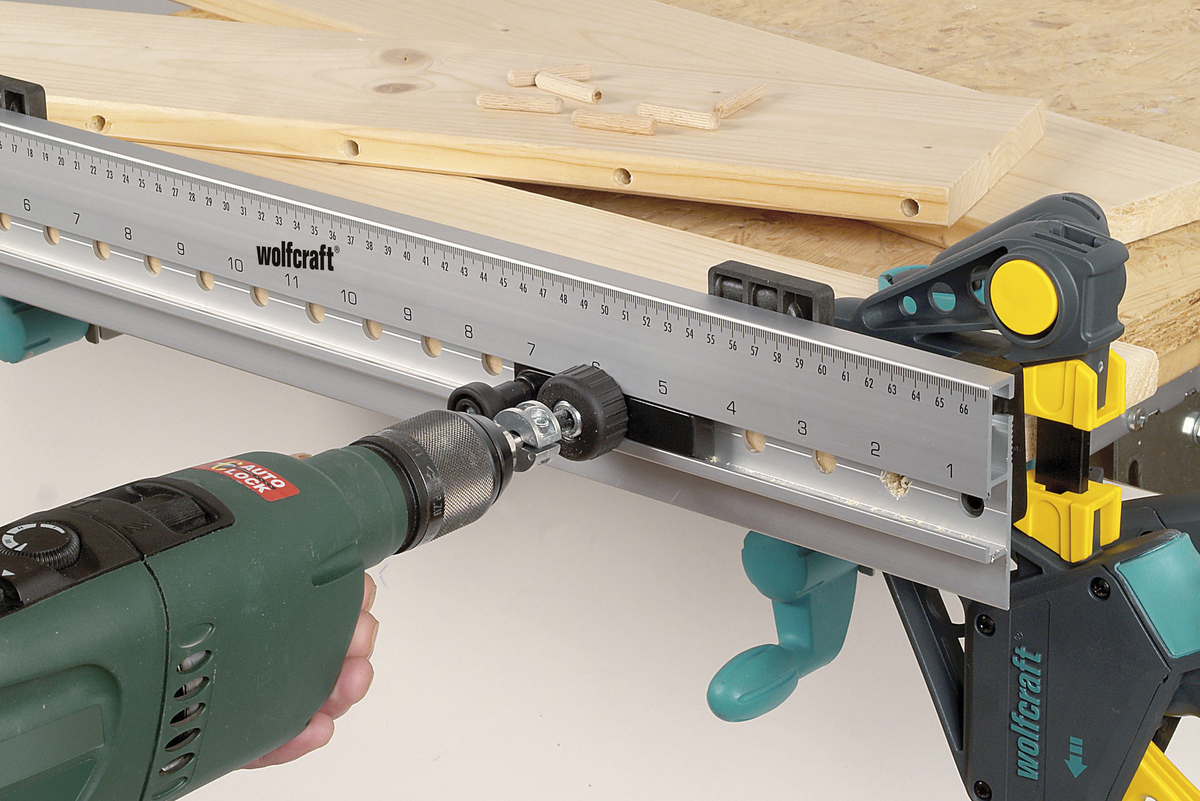

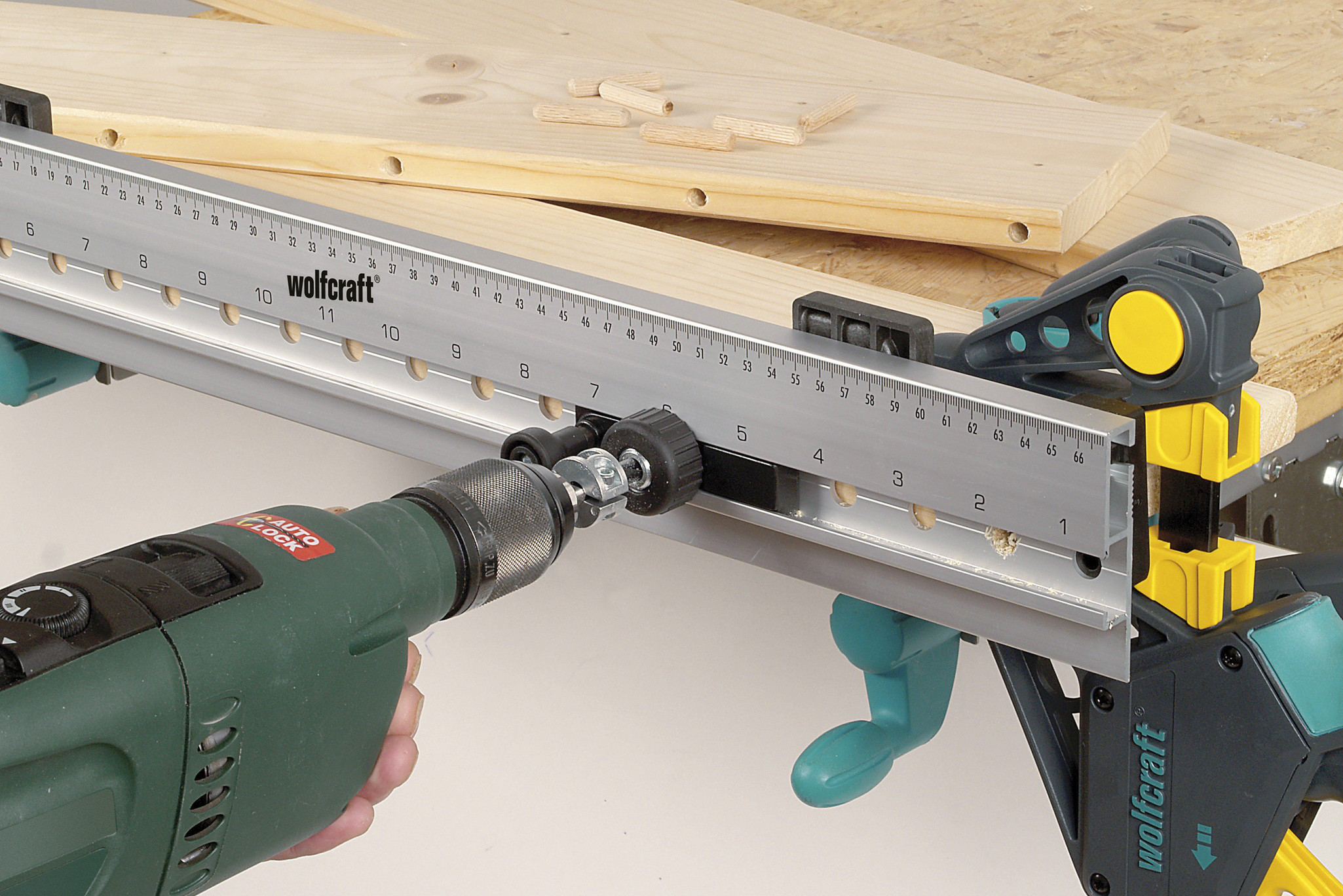

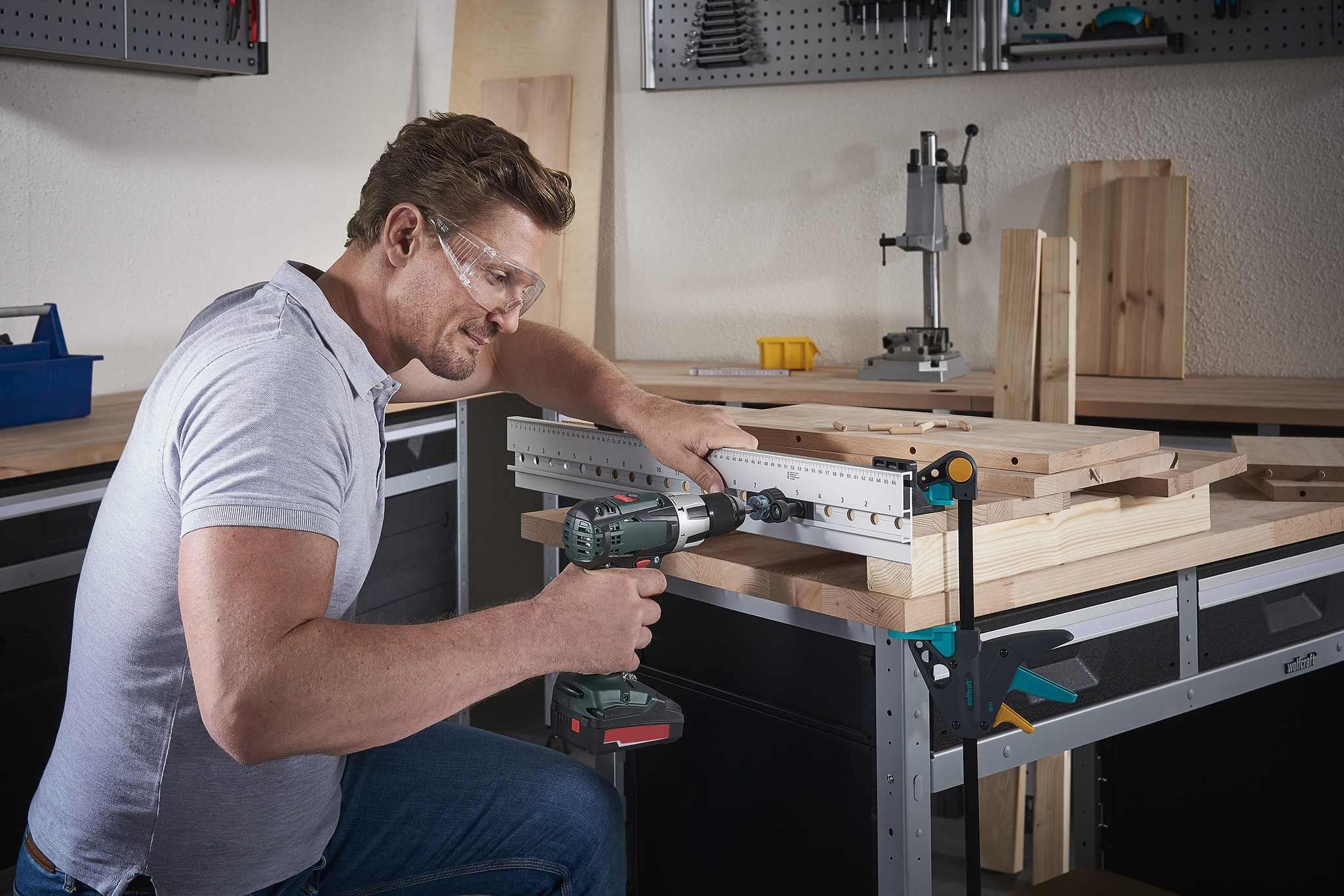

Um eine Eckverbindung herzustellen, spannen Sie das Brett hochkant in den Werktisch. Legen Sie die Dübelleiste auf die Brettkante und achten Sie darauf, dass der Seitenanschlag an der Brettkante mit dem Schreinerdreieck anliegt. Anschließend befestigen Sie die Dübelleiste mit 2 Einhandzwingen. Bohren Sie das erste Loch und merken Sie sich zur Orientierung für die weiteren Bohrungen die Position auf der Skala. Danach lassen Sie den Bohrschlitten auf jeder dritten Bohrung einrasten, fixieren ihn und bohren.
Stirnlochbohrungen und Flachverbindungen
Markieren Sie zunächst alle Brettkanten mit dem Schreinerdreieck, das hilft Ihnen, die Dübelleiste später an der richtigen Kante anzulegen. Positionieren Sie die Dübelhilfe mittig auf dem Brett, um die Position der Seitenanschläge zu ermitteln. Stellen Sie nun den Anschlag ein, wählen die zum Dübel passende Bohrbuchse aus und stecken diese von unten in den Bohrschlitten. Anschließend schieben Sie ihn in die Nut der Aluschiene. Arbeiten Sie mit einem Tiefenstopp, um die Bohrtiefe zu begrenzen.
Eckverbindungen
Um eine Eckverbindung herzustellen, spannen Sie das Brett hochkant in den Werktisch. Legen Sie die Dübelleiste auf die Brettkante und achten Sie darauf, dass der Seitenanschlag an der Brettkante mit dem Schreinerdreieck anliegt. Anschließend befestigen Sie die Dübelleiste mit 2 Einhandzwingen. Bohren Sie das erste Loch und merken Sie sich zur Orientierung für die weiteren Bohrungen die Position auf der Skala. Danach lassen Sie den Bohrschlitten auf jeder dritten Bohrung einrasten, fixieren ihn und bohren.
| Abmessungen Produkt (B x T x H) | 87 x 670 x 50 mm |
| Breite Produkt | 87 mm |
| Brettstärke | 12 - 40 mm |
