- sert de rail de guidage lors du dessin, de la coupe, du sciage et de l'usinage pour des résultats exacts
- butée réglable pour une utilisation sur des épaisseurs de planche de 12 à 40 mm
- douilles amovibles pour trous de 5, 6, 8 et 10 mm de diamètre
- chariot de perçage déplaçable pour un perçage rapide et exact en série
- rangée de trous 32 mm standard pour menuiserie
- 2 échelles intégrées facilitent l'alignement et le positionnement précis
- butée latérale pour un alignement exact sur la pièce
- excellente qualité « Made in Europe »
Guide d'assemblage bois en série
Gabarit de perçage multifonction pour assemblages chevillés et rangées de trous d'armoire

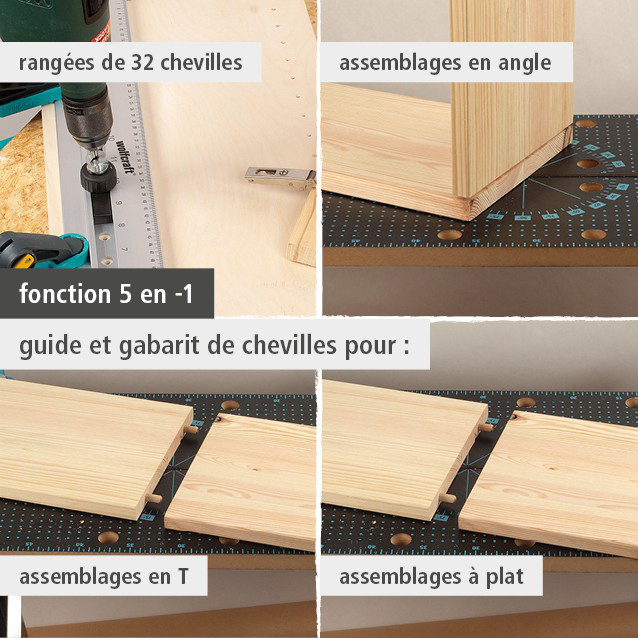

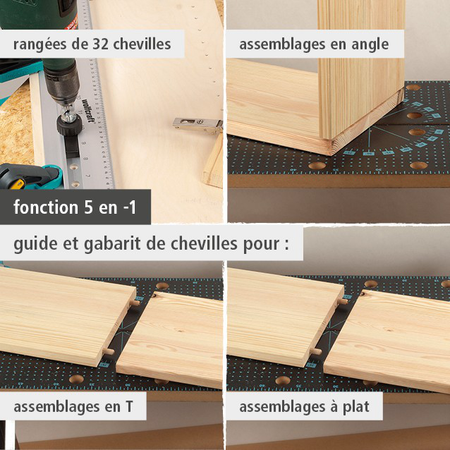

- fonction 5 en 1 : aide au guidage et gabarit d'assemblage pour rangée à trous 32 mm, assemblages à plat, en angle et en T

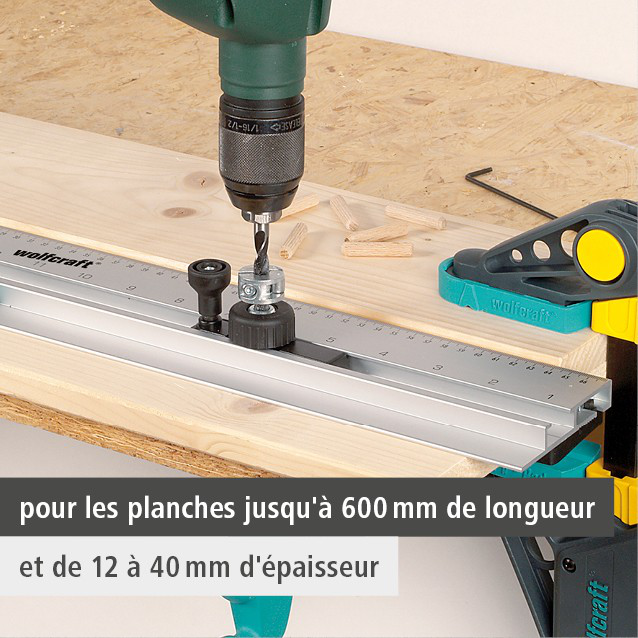

- modèle de haute qualité, 670 mm de longueur, pour des planches jusqu'à 600 mm de longueur et 12 à 40 mm d'épaisseur

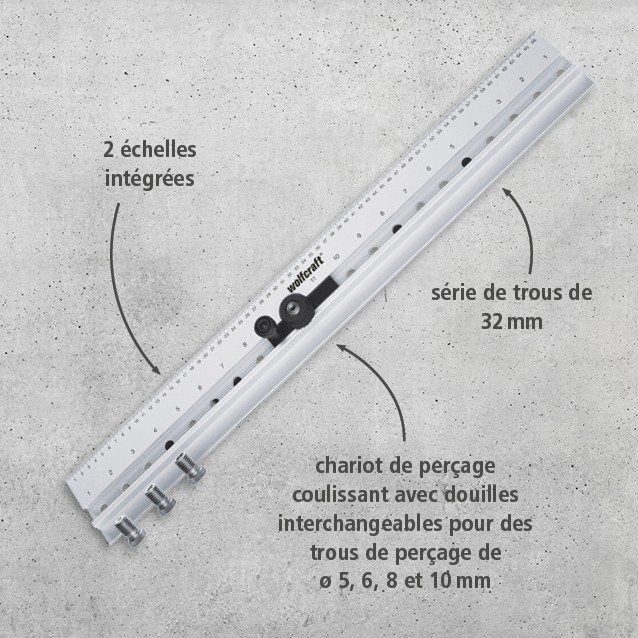

- 2 échelles intégrées, rangée de trous de 32 mm, chariot de perçage déplaçable avec douilles amovibles pour trous de 5, 6, 8 et 10 mm de diamètre
Prix
62,95€
TTC
Minimum de commande de 25,00 €
Livraison gratuite à partir de 49,00 €
Retours offerts pendant 14 jours
Impossible de charger la disponibilité de la réception
utilisation polyvalente comme gabarit d'assemblage pour assemblages à plat, en angle et en T ou gabarit de marquage et de perçage en série pour menuiserie (System 32).
Avec le guide d'assemblage bois en série multifonction, vous êtes équipé pour de nombreux projets en bois et de meubles. Cet assistant intelligent vous aide de manière fiable lors de la fabrication d'assemblages en angle et en T précis. Il permet une rangée de trous 32 mm standard menuiserie pour les trous d'armoire et le positionnement précis des trous pour les charnières et les ferrures. Par ailleurs, vous pouvez utiliser ce produit de haute qualité comme rail de guidage lors du dessin, de la coupe, du sciage et de l'usinage. Le guide d'assemblage bois en série se compose d'un rail de guidage haute qualité avec trous d'ancrage à un écartement de 32 mm. Dans ces trous, vous placez le chariot de perçage que vous pouvez équiper au choix avec une douille de perçage de 5, 6, 8 ou 10 mm. Ainsi, il est possible d'aligner parfaitement des rangées de tourillons ou de réaliser le perçage régulier nécessaire en menuiserie. Avec les butées d'angle enfoncées en dessous du profilé, vous réglez la distance des trous par rapport à l'arête de la planche. Ainsi, des écarts de 12 à 40 mm sont possibles. Les butées latérales vous permettent de régler le début et la fin de la rangée de trous précisément.
Trous avant et assemblages à plat
Repérez d'abord toutes les arêtes de la planche avec le triangle de menuisier. Cela vous aide à poser ultérieurement le guide d'assemblage bois en série sur l'arête correcte. Positionnez l'aide au chevillage au centre de la planche afin de déterminer la position des butées latérales. Réglez maintenant la butée, sélectionnez la douille de perçage adaptée à la cheville et enfoncez celle-ci par le bas dans le chariot de perçage. Poussez-le ensuite dans la rainure du rail en aluminium. Travaillez avec une butée de profondeur afin de limiter la profondeur de perçage.
Assemblages en angle
Pour fabriquer un assemblage en angle, bloquez la planche debout dans l'établi. Posez le guide d'assemblage bois en série sur l'arête de la planche et veillez à ce que la butée latérale sur l'arête de la planche repose sur le triangle de menuisier. Fixez ensuite le guide d'assemblage bois en série avec 2 serre-joints à une main. Percez le premier trou et notez la position sur l'échelle pour l'orientation des autres trous. Laissez ensuite le chariot de perçage s'enclencher sur le troisième trou, fixez-le et percez.
Trous avant et assemblages à plat
Repérez d'abord toutes les arêtes de la planche avec le triangle de menuisier. Cela vous aide à poser ultérieurement le guide d'assemblage bois en série sur l'arête correcte. Positionnez l'aide au chevillage au centre de la planche afin de déterminer la position des butées latérales. Réglez maintenant la butée, sélectionnez la douille de perçage adaptée à la cheville et enfoncez celle-ci par le bas dans le chariot de perçage. Poussez-le ensuite dans la rainure du rail en aluminium. Travaillez avec une butée de profondeur afin de limiter la profondeur de perçage.
Assemblages en angle
Pour fabriquer un assemblage en angle, bloquez la planche debout dans l'établi. Posez le guide d'assemblage bois en série sur l'arête de la planche et veillez à ce que la butée latérale sur l'arête de la planche repose sur le triangle de menuisier. Fixez ensuite le guide d'assemblage bois en série avec 2 serre-joints à une main. Percez le premier trou et notez la position sur l'échelle pour l'orientation des autres trous. Laissez ensuite le chariot de perçage s'enclencher sur le troisième trou, fixez-le et percez.
| Dimensions du produit (l x p x h) | 87 x 670 x 50 mm |
| Largeur du produit | 87 mm |
| Épaisseur de planche | 12 - 40 mm |
