- służy za precyzyjną prowadnicę podczas rysowania, cięcia, piłowania i frezowania
- regulowany ogranicznik do desek o grubości 12–40 mm
- tuleje wymienne do otworów o średnicy Ø 5, 6, 8 oraz 10 mm

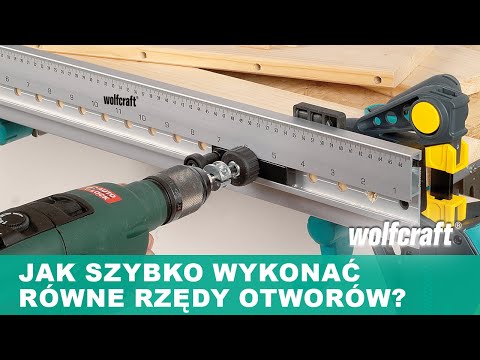

- przesuwny suport wiertarski do szybkiego i precyzyjnego wiercenia serii otworów
- zintegrowany rząd otworów w rozstawie przyjętym w stolarstwie – 32 mm
- 2 zintegrowane skale ułatwiają precyzyjne ustawianie i pozycjonowanie
- ogranicznik boczny do precyzyjnego ustawiania przy obrabianym przedmiocie
- wysoka jakość made in Europe”
Listwa do połączeń kołkowych
Wielofunkcyjny wzornik wiertarski do połączeń kołkowych i rzędów otworów w szafach

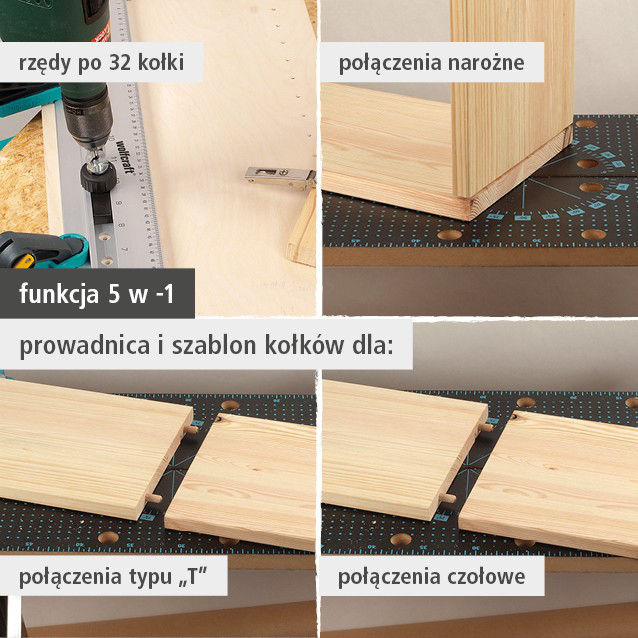

- funkcja 5 w 1: prowadnica i szablon do wykonywania rzędów otworów w rozstawie 32 mm pod kołki, połączeń czołowych, narożnikowych i połączeń typu „T”

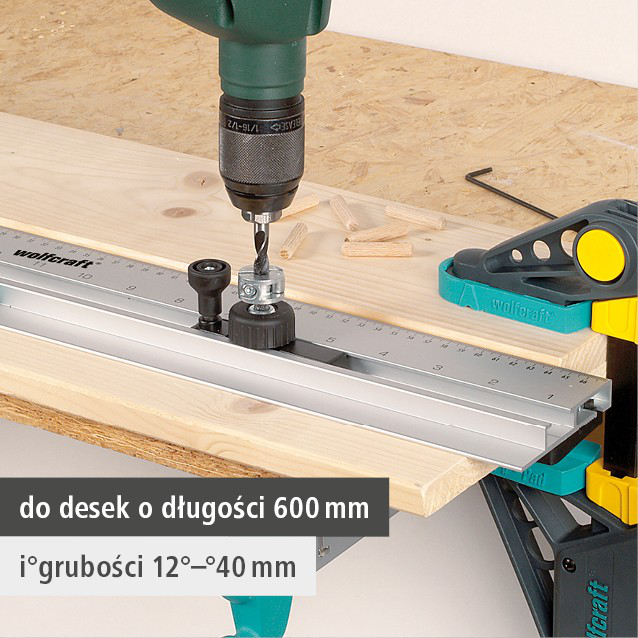

- wysokiej jakości wykonanie, długość 670 mm, do desek o długości do 600 mm i grubości 12–40 mm

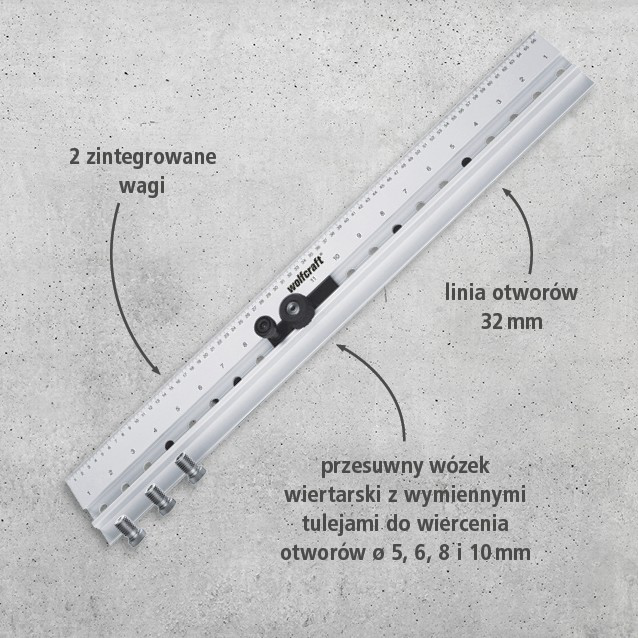

- 2 zintegrowane skale, rząd otworów w rozstawie 32 mm, przesuwny suport wiertarski z tulejami wymiennymi do otworów o średnicy Ø 5, 6, 8 oraz 10 mm
Couldn't load pickup availability
wszechstronne zastosowanie w funkcji szablonu do połączeń czołowych, narożnikowych i połączeń typu T” lub rzędów otworów
Wielofunkcyjna listwa do połączeń kołkowych pozwala realizować liczne projekty konstrukcji drewnianych i meblowych. Ten zmyślny przyrząd niezawodnie pomaga w wykonywaniu precyzyjnych połączeń narożnikowych i połączeń typu T”. Umożliwia on wiercenie rzędów otworów w bokach szaf w rozstawie przyjętym w stolarstwie i wynoszącym 32 mm oraz precyzyjne pozycjonowanie otworów pod zawiasy i okucia. Oprócz tego ten wysokiej jakości produkt może służyć za prowadnicę podczas rysowania, cięcia, piłowania i frezowania. Listwa do połączeń kołkowych składa się z wysokiej jakości prowadnicy z otworami w rozstawie 32 mm. W tym otworach umieszcza się suwak wiertarski, w którym można zamontować tuleję wiertarską o średnicy 5, 6, 8 lub 10 mm. Pozwala ona tworzyć rzędy otworów i kołków w rozstawie 32 mm. Przy pomocy ograniczników kątowych wsuwanych pod profil ustawia się odległość otworów od krawędzi deski. Tę odległość można regulować w zakresie 12–40 mm. Ograniczniki boczne wykorzystuje się do precyzyjnego ustawiania początku i końca rzędu kołków.
Otwory czołowe i połączenia czołowe
Najpierw znaczymy wszystkie krawędzie desek trójkątem, który ułatwi później przykładanie listwy do właściwej krawędzi. Kładziemy przyrząd pośrodku deski, aby ustalić pozycję ograniczników bocznych. Ustawiamy ogranicznik, dobieramy tuleję wiertarską pasującą do kołka i wkładamy ją od dołu w suport wiertarski. Następnie wsuwamy go w rowek aluminiowej szyny. Korzystamy z ogranicznika głębokości, aby ograniczyć głębokość otworu.
Połączenia narożnikowe
Aby wykonać połączenie narożnikowe, mocujemy deskę pionowo na stole warsztatowym. Przykładamy listwę do połączeń kołkowych do krawędzi deski, zwracając uwagę, aby ogranicznik boczny przylegał do krawędzi deski z narysowanym trójkątem. Następnie mocujemy listwę do połączeń kołkowych 2 ściskami jednoręcznymi. Wiercimy pierwszy otwór i zapamiętujemy pozycję na skali dla zachowania orientacji w kolejnym otworach. Następnie blokujemy suport wiertarski na co trzecim otworze, mocujemy go i wiercimy otwór.
Otwory czołowe i połączenia czołowe
Najpierw znaczymy wszystkie krawędzie desek trójkątem, który ułatwi później przykładanie listwy do właściwej krawędzi. Kładziemy przyrząd pośrodku deski, aby ustalić pozycję ograniczników bocznych. Ustawiamy ogranicznik, dobieramy tuleję wiertarską pasującą do kołka i wkładamy ją od dołu w suport wiertarski. Następnie wsuwamy go w rowek aluminiowej szyny. Korzystamy z ogranicznika głębokości, aby ograniczyć głębokość otworu.
Połączenia narożnikowe
Aby wykonać połączenie narożnikowe, mocujemy deskę pionowo na stole warsztatowym. Przykładamy listwę do połączeń kołkowych do krawędzi deski, zwracając uwagę, aby ogranicznik boczny przylegał do krawędzi deski z narysowanym trójkątem. Następnie mocujemy listwę do połączeń kołkowych 2 ściskami jednoręcznymi. Wiercimy pierwszy otwór i zapamiętujemy pozycję na skali dla zachowania orientacji w kolejnym otworach. Następnie blokujemy suport wiertarski na co trzecim otworze, mocujemy go i wiercimy otwór.
| Wymiary produktu (szer. x gł. x wys.) | 87 x 670 x 50 mm |
| Grubość deski | 12 - 40 mm |
