- slúži ako vodiaca koľajnica pri kreslení, rezaní, pílení a frézovaní s presnými výsledkami
- nastaviteľný doraz pre možnosť použitia dosiek hrubých 12 – 40 mm
- vymeniteľné puzdrá pre navŕtané otvory s priemerom 5, 6, 8 a 10 mm
- posuvné sane vŕtačky na rýchle a presné vŕtanie v sérii
- integrovaný rad 32 otvorov pre stolársky mriežkový modul
- 2 integrované stupnice uľahčujú presné vyrovnanie a polohovanie
- bočný doraz na presné vyrovnanie obrobku
- vysoká kvalita Made in Europe
Kolíkovacia lišta
Multifunkčná vŕtacia šablóna pre kolíkové spoje a rady vrtov v skriniach
- funkcia 5 v 1: vodiaca pomôcka pre kolíkovú šablónu na rady s 32 vrtmi, ploché, rohové a T spoje
- kvalitné vyhotovenie, dĺžka 670 mm, na dosky do dĺžky 600 mm a hrúbky 12 – 40 mm
- 2 integrované stupnice, rad 32 vrtov, posuvné vŕtacie dane s vymeniteľnými puzdrami pre vŕtané otvory s priemerom 5, 6, 8 a 10 mm
Couldn't load pickup availability
všestranne použiteľná ako kolíková šablóna pre ploché, rohové a T spoje alebo rady otvorov

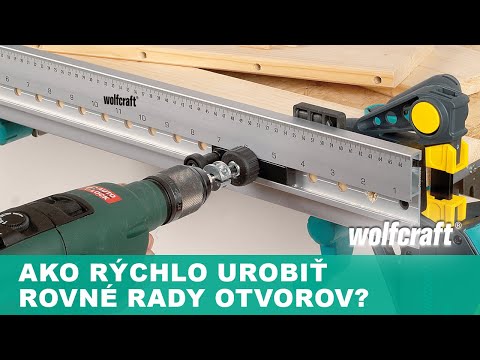

S multifunkčnou kolíkovacou lištou budete pripravený na množstvo projektov v oblasti drevovýroby a výroby nábytku. Tento inteligentný pomocník vám spoľahlivo pomôže pri vytváraní presných rohových a T spojov. Umožňuje vytvorenie radov 32 vrtov v presnom stolárskom mriežkovom module na vytvorenie otvorov v skriniach a presné polohovanie vyvŕtaných otvorov na závesy a kovania. Okrem toho môžete tento kvalitný výrobok použiť ako vodiacu koľajnicu pri kreslení, rezaní, pílení a frézovaní. Kolíkovacia lišta sa skladá z kvalitnej vodiacej koľajnice so zacvakávacími otvormi vo vzdialenosti 32 mm. Do týchto otvorov vložíte sane vŕtačky, ktoré môžete voliteľne doplniť o vŕtacie puzdro s priemerom 5, 6, 8 alebo 10 mm. Vďaka tomu sú možné rady kolíkov a otvorov v mriežke po 32. S uhlovými dorazmi, ktoré sa zasunú pod profil, nastavíte vzdialenosť otvorov od hrany dosky. Pritom sú možné vzdialenosti 12 – 40 mm. S bočnými dorazmi presne nastavíte začiatok a koniec radu kolíkov.
Čelné vŕtané otvory a ploché spoje
Najprv označte všetky hrany dosky pomocou stolárskeho trojuholníka, čo vám pomôže pri neskoršom priložení kolíkovacej lišty na správnu hranu. Kolíkovaciu lištu umiestnite do stredu dosky, aby ste určili polohu bočných dorazov. Teraz nastavte doraz, vyberte vŕtacie puzdro vhodné pre príslušný kolík a zospodu ho nasaďte do vŕtacích saní. Potom ho posuňte do drážky hliníkovej lišty. Pracujte s hĺbkovým dorazom, aby ste obmedzili hĺbku vyvŕtaného otvoru.
Rohové spoje
Na vytvorenie rohového spoja upnite dosku na výšku do pracovného stola. Kolíkovaciu lištu položte na hranu dosky a pomocou stolárskeho trojuholníka nastavte bočný doraz tak, aby bol na hrane dosky. Potom upevnite kolíkovaciu lištu pomocou 2 jednoručných zverákov. Vyvŕtajte prvý otvor a na orientáciu pre ďalšie otvory označte polohu na stupnici. Potom nechajte sane vŕtačky zapadnúť do každého tretieho otvoru, zafixujte ich a vŕtajte.
Čelné vŕtané otvory a ploché spoje
Najprv označte všetky hrany dosky pomocou stolárskeho trojuholníka, čo vám pomôže pri neskoršom priložení kolíkovacej lišty na správnu hranu. Kolíkovaciu lištu umiestnite do stredu dosky, aby ste určili polohu bočných dorazov. Teraz nastavte doraz, vyberte vŕtacie puzdro vhodné pre príslušný kolík a zospodu ho nasaďte do vŕtacích saní. Potom ho posuňte do drážky hliníkovej lišty. Pracujte s hĺbkovým dorazom, aby ste obmedzili hĺbku vyvŕtaného otvoru.
Rohové spoje
Na vytvorenie rohového spoja upnite dosku na výšku do pracovného stola. Kolíkovaciu lištu položte na hranu dosky a pomocou stolárskeho trojuholníka nastavte bočný doraz tak, aby bol na hrane dosky. Potom upevnite kolíkovaciu lištu pomocou 2 jednoručných zverákov. Vyvŕtajte prvý otvor a na orientáciu pre ďalšie otvory označte polohu na stupnici. Potom nechajte sane vŕtačky zapadnúť do každého tretieho otvoru, zafixujte ich a vŕtajte.
| Rozmery produktu (Š x H x V) | 87 x 670 x 50 mm |
| Hrúbka dosky | 12 - 40 mm |
