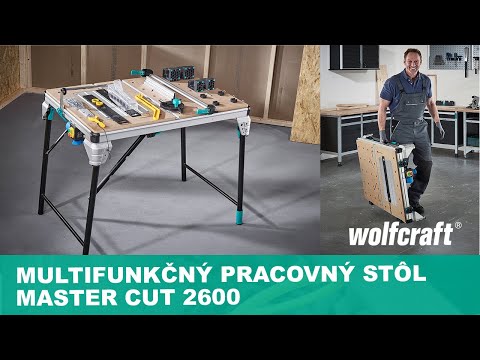

Obrábací stôl MASTER cut 2600

Multifunkčný obrábací stôl

použitie ako stôl na kotúčovú, dierovaciu, skracovaciu a pokosovú pílu, ako pracovná stanica a voliteľne ako frézovací stôl a stanica na vedené ručné kotúčové píly
doska stola s bezpečnostným blokovaním, kompatibilná s mnohými bežne dostupnými strojmi
mobilne použiteľný, v sklopenom stave priestorovo úsporný s možnosťou voľného skladovania

Variant bezpečnostného spínača: s bezpečnostným spínačom verzia EÚ
Obsah: 1

funkcia stolovej kotúčovej píly

ideálny na menšie obrobky, ktoré sa môžu posúvať po stole
paralelné rezy do šírky 625 mm
pokosové rezy od 0 – +/- 60° s uhlovým dorazom
špeciálne vyhotovenie zarážky s vyrovnávacími a klznými prvkami vedenými pružinou
vhodné stroje: Ručne vedené kotúčové píly s hĺbkou max. 70 mm, priemerom pílového listu max. 200 mm, základnou doskou s rozmermi max. 240 x 360 mm a vzdialenosťou pílového listu po koniec krytu motora max. 225 mm
samostatne dodávaný vyberateľný rozperný klin, vďaka čomu sa dosiahne kompatibilita aj so strojmi bez rozperného klina
stroje na akumulátorový pohon a ponorné píly nie sú povolené

funkcia stola na dierovaciu pílu

jednoduché vedenie rezu vďaka zafixovaniu dierovacej píly v stole
ideálny na krivkové rezy pri nepravidelne tvarovaných obrobkoch
voľný výhľad na nárys
ľahké vedenie obrobku rukou
vhodné stroje: dierovacie píly so základnou doskou s rozmermi max. 90 x 200 mm
vrátane upevňovacieho materiálu pre dierovacie píly
stroje na akumulátorový pohon nie sú povolené

funkcia pracovnej stanice

veľká pracovná plocha (rozmery: 1 035 x 695 mm) z nárazuvzdorného MDF hrúbky 22 mm s možnosťami upnutia a upevnenia
2 veľké a 2 malé upínacie bloky na pevné zafixovanie obrobkov na profile stola pomocou zveráka, ktoré sa využívajú aj na voľné uloženie v sklopenom stave
pohodlná pracovná výška 863 mm
sklápacie nohy umožňujúce práce na podlahe
mobilný: použiteľný kdekoľvek a priestorovo úsporný pri skladovaní
robustný a pevný: stabilný podstavec z ocele a hliníka, nosnosť do 120 kg, výškovo nastaviteľná noha

funkcia stola na skracovaciu a pokosovú pílu

vďaka multifunkčným otvorom v doske je stôl kompatibilný s bežne dostupným skracovacími a pokosovými pílami
vrátane upevňovacieho materiálu na skracovacie a pokosové píly

funkcia frézovacieho stola

voliteľné príslušenstvo: paralelný frézovací doraz (č. výr. 6901000) premení MASTER cut 2600 plnohodnotný frézovací stôl
výškovo nastaviteľná doska stola pre plynulé prechody
vhodné stroje: horné frézky s max. 230 V / max. 1 800 W, základná doska s priemerom max. 180 mm, výška základnej dosky max. 40 mm a priemerom použitej frézy max. 27 mm
pozor: frézovací stôl sa môže používať len s paralelných frézovacím dorazom (č. výr. 6901000)!
akumulátorové náradie a náradie s elektronickou ochranou proti opätovnému spusteniu nie je dovolené; pozri návod na obsluhu od výrobcu náradia

funkcia stanice pre vedenú ručnú kotúčovú pílu

voliteľné príslušenstvo: s vodiacou koľajnicou FKS 145 (č. výr. 6913000) môžete na stole rezať veľké obrobky
na upevnenie vodiacej koľajnice FKS 145 na stôl MASTER cut 2600 odporúčame použiť súpravu skrutkovacích zverákov (č. výr. 6897000)

Multifunkčný obrábací stôl MASTER cut 2600 spája 6 funkcií v jednom výrobku. Ponúka možnosti použitia ako stôl na kotúčovú pílu, dierovaciu pílu, stôl na skracovaciu a pokosovú pílu, pracovná stanica – a s voliteľne dostupným príslušenstvom – ako frézovací stôl a stanica na vedenú ručnú kotúčovú pílu. Preto je stôl MASTER cut 2600 ideálny na všetky remeselné činnosti pri zariaďovaní interiéru. Vďaka samostatne dostupnému a vyberateľnému rozpernému klinu ide o jeden z mála obrábacích stolov, ktorý je použiteľný aj s ručne vedenými kotúčovými pílami bez rozperného klina. Doska stola je vybavená bezpečnostným blokovaním, ktoré dosku a stroj spoľahlivo zafixuje. Okrem toho sa dá nastaviť výška dosky a umožní vám tak rovnomerný prechod na pracovnú dosku aj v prípade ťažkého zariadenia. Stôl MASTER cut 2600 je bez ohľadu na výrobcu kompatibilný s mnohými bežne dostupnými strojmi. Bezpečnostný vypínač sa nachádza na boku stola, takže používané stroje môžete rýchlo a bezpečne zapnúť a vypnút. Pri použití ako stôl na kotúčovú pílu umožňuje paralelný doraz vedené rezy až do šírky rezu 625 mm. Uhlová zarážka je vybavená vyrovnávacími a klznými prvkami vedenými pružinou. Pohodlne s ním vytvoríte sériové uhlové rezy až do uhla +/- 60°. Štyri dodané upínacie bloky vám umožnia pevné zafixovanie obrobkov pomocou zveráka na profile stola. Dodaným imbusového kľúčom môžete upínacie bloky posúvať príslušne podľa obrobku. Okrem toho slúžia ako pätky pre sklopený stôl, takže je možné ho skladovať voľne stojaci s minimálnymi požiadavkami na miesto. Vďaka nosnosti až 120 kg unesie tento obrábací stôl suverénne aj masívne drevené dosky. Postačí vám teda jediný výrobok a bez problémov doma a v dielni bezpečne a efektívne zvládnete nespočetné množstvo pracovných výziev.

Rozsah dodávky
1 obrábací stôl MASTER cut 2600
1 zapínacia svorka
1 zverák
1 ochranný kryt
1 bezpečnostný spínač EÚ
4 upínacie bloky
4 upínacie čeľuste
1 doska stola s bezpečnostným blokovaním
2 vložky klina pre ručné kotúčové píly, dierovacie píly a horné frézy
1 vkladací krúžok 15 mm pre hornú frézu
1 vkladací krúžok 25 mm pre hornú frézu
1 uhlový doraz
1 paralelný doraz
upevňovací materiál na stroje

Rozmery produktu (Š x H x V)	1 185 x 765 x 863 mm
Rozmery produktu po zložení	1 110 x 765 x 200 mm
Hmotnosť produktu	20 kg
Plocha stola	1 035 x 695 mm
Pracovná výška	863 mm
Materiál stolovej dosky	MDF, hliník
Materiál podstavca	Oceľ Hliník
Zaťažiteľnosť	120 kg
Ďalšie špecifikácie produktu	max. výška obrobku pri funkcii ako stolová kotúčová píla: 60 mm max. šírka rezu s paralelným dorazom pri použití stola ako stolová kotúčová píla: 625 mm priemer upínacích otvorov 20 mm vzdialenosť otvorov pracovnej dosky 128 mm podľa normy DIN EN 62841
Oblasť stroja obrábacích stolov	pre ručné kotúčové píly s rozperným klinom, do max. hĺbky rezu 70 mm, priemer pílového kotúča 200 mm, základná doska s rozmermi max. 240 x 360 mm a vzdialenosť pílového listu od konca krytu motora max. 225 mm; použitie len s príslušnou klinovou vložkou! ručné kotúčové píly bez rozperného klina sa môžu použiť len spolu s rozperným klinom č. výr. 6916000 (do max. priemeru pílového kotúča 159 mm), prípadne č. výr. 6917000 (pre pílové kotúče 160 až max. 200 mm)! pre horné frézky s max. 230 V, max. 1 800 W, max. priemer základnej dosky 180, max. výška základnej dosky 40 mm, max. priemer frézy 27 mm; použitie len s paralelnou frézovacou zarážkou (č. výr. 6901000)! na dierovacie píly so základnou doskou s rozmermi max. 90 x 200 mm stroje na akumulátorový pohon nie sú povolené
